盡管采用傳統的自上而下的方法制造復雜且昂貴，但納米級的三維(3-D)結構在現代設備中非常重要。類似于原子晶格的嵌段共聚物(BCP)可以自發形成各種各樣的3-D納米結構，從而大大簡化了3-D納米制造。在關于科學進步的新報告中，任嘉興和芝加哥大學，以色列理工學院以及美國和以色列的阿貢國家實驗室的分子工程，化學工程和材料科學研究團隊組成了一個3-D使用BCP膠束的超晶格。他們使用與3D超晶格中的晶面相匹配的光刻定義的2D模板來控制過程。使用掃描透射電子顯微鏡斷層掃描，該團隊展示了對晶格對稱性和取向的精確控制。他們通過284納米厚的薄膜實現了出色的訂購和基板對準。為了調解晶格穩定性，科學家利用分子對超晶格的堆積進行了挫折，并觀察了表面誘導的晶格重構，從而形成了獨特的蜂窩晶格。

材料科學的一個主要挑戰是預測和控制基于原子和分子的晶格。在原子外延中(一種晶體生長)，下面的襯底可以確定晶格參數和外延生長的方向。因此，精確控制外延薄膜的晶格幾何形狀可以為科學家提供創建具有獨特電子，光電和磁特性的結構的機會。例如，在AB二嵌段共聚物的簡單情況下，化學上不同的A和B共聚物被共價結合以形成大分子。它們可以分離并自組裝為多種形狀，例如圓柱體和球形，具體取決于塊的化學性質和體積分數。由于這種行為在金屬合金中是典型的，因此結果表明，控制硬質和軟質晶格穩定性的機理之間存在基本的類比。石墨外延或化學對比稱為化學外延。

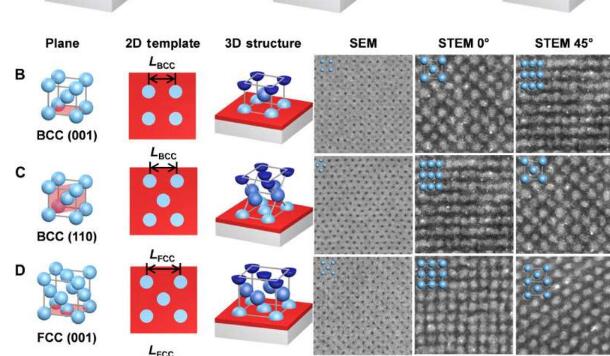

控制BCP超晶格的對稱性和方向。

在化學外延過程中，可以對薄的聚合物層進行光刻定義并進行化學修飾，以形成二維引導模板，從而優先與其中一個嵌段相互作用。然后將BCP(嵌段共聚物)涂布到模板上，以自組織成符合光刻圖案的高度有序的結構。迄今為止，科學家已經將BCP的定向自組裝(DSA)結合到了完美的薄膜二維圖案中，并將其用作半導體制造的蝕刻掩模。但是，基于BCP外延，具有完美的有序排列和基板配準的直接形成3-D結構的巨大潛力尚未開發，可以極大地簡化3-D納米加工的過程。任等人。擴展了DSA(定向自組裝)的思想，以球形成BCP作為模型系統，探索了3-D BCP外延的設計規則。他們在此過程中使用了光刻定義的二維化學模板，并改變了二維模板的設計和膜厚，以檢查各種應變下的晶格穩定性，同時注意到外延(晶體生長)能夠通過厚膜傳播的能力。BCP膠束形成的3-D超晶格的外延為更復雜結構的外延提供了指導。這項工作為控制軟硬材料對稱控制的基本機制提供了新見解。

任等人。首先顯示了使用化學外延法控制BCP超晶格的對稱性和方向。它們包括聚苯乙烯-嵌段-聚(甲基丙烯酸甲酯)(PS-b-PMMA)以形成膠束，該膠束包含由較短的PMMA嵌段制成的芯，同時被由PS嵌段制成的電暈(頭部)圍繞。膠束在分離時為球形，同時在本體聚合物熔體中形成填充多角體的空間，以采用體心立方(BCC)晶格?？茖W家使用小角度X射線散射確定了BCC塊的形狀。然后，他們構造了3-D結構，并使用反蝕刻方法通過在氮化硅膜上制備樣品來確定構象，以用于掃描透射電子顯微鏡(STEM)表征。由于研究中的晶格控制基于操縱邊界條件，因此當不同的晶格結構在平面上共享相同的布局和間距時，研究小組觀察到了多型性(多態性的一種變體)。

厚膜在應變和外延下的晶格穩定性

接下來，科學家研究了在雙軸拉伸和壓縮應變下的晶格穩定性，其中所得結構包含三層膠束，代表體心四方(BCT)對稱性。在這項研究中，四邊形畸變的結果將BCC(體心立方晶格)與面心立方(FCC)晶格框架連接在一起，稱為貝恩變換。晶格類型和晶胞體積的變化與單個膠束的形狀和體積的變化相關?？茖W家使用Wigner-Seitz細胞(原始單位細胞)可視化了每個PS-b-PMMA膠束占據的空間。

這項工作表明膠束的體積是恒定的，這證實了以前用于設計非散裝晶格指導模板的假設。該團隊保持恒定的膠束體積，以避免因薄膜和引導模板的厚度而引起的熵罰。自組裝膠束的最終形狀是通過平衡均勻填充空間的需求和安裝中趨于球形對稱的趨勢而得出的。該團隊進一步研究了通過厚膜的外延(晶體生長)，并研究了模板圖案在垂直方向上傳播的能力。

表面誘導晶格重構

在其他研究中，Ren等人。使用STEM斷層掃描顯示了包含三層膠束的薄膜，其中中心層類似于蜂窩狀圖案，夾在頂部和底部的兩層六角形半膠束之間。使用數字切片的橫截面，他們顯示出頂層和底層的膠束的PMMA核心位于蜂窩層的六元環中。當他們將獨特的蜂窩狀晶格與具有四個膠束層的體心立方(BCC)晶格進行比較時，兩個晶格的頂層和底層似乎相似，而BCC晶格的中間層似乎“融合”為蜂窩格內一層。使用Wigner-Seitz細胞，

這樣，任嘉興及其同事演示了使用2-D模板對BCP膠束進行3-D組裝的一組設計規則。他們根據模板設計和薄膜厚度精確控制晶體的對稱性和取向。高度有序，可定制的超晶格可以并入光子和等離子體材料設計中。該團隊可以通過調節聚合物的化學性質或?qū)⒔M裝的結構轉換為金屬或金屬氧化物來使膠束功能化。結果還顯示出BCP外延和原子外延之間的有趣相似性。光刻定義的模板在這項工作中提供了靈活性，可以破譯對稱控制的基本原理。
