工具/原料

電腦

proe軟件

方法/步驟

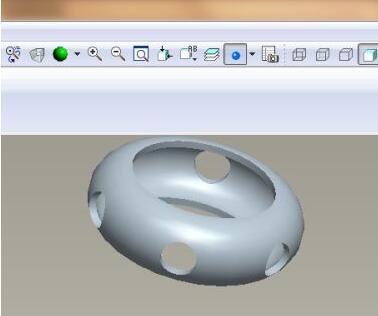

如下圖示，

打開Proe軟件，新建一缺省的實體零件

執行【旋轉——位置——定義——top面——草繪】，直接進入草繪環境，

激活圓弧命令，在縱軸的右邊畫一個圓弧，

激活直線命令，畫三條直線段將圓弧封閉，

雙擊修改尺寸，圓心距離縱軸100，半徑50，

激活中心線命令，點擊原點，畫一個與縱軸重合的中心線，

點擊√，完成并退出草繪。

回車，完成并結束本次旋轉操作。

點擊工具欄中的抽殼命令，

設置厚度為10，點擊實體的上下兩個平面，

回車，完成并結束本次抽殼操作。

執行【拉伸——放置——定義——top面——草繪】，直接進入草繪環境。

激活圓命令，以原點為圓心畫一個圓，雙擊修改直徑為50，

點擊√，完成并退出草繪。

雙擊修改拉伸高度為300，點擊去除材料，

回車，完成并結束本次拉伸操作。

選中拉伸特征，點擊右邊工具欄中的陣列命令，

左上角的陣列方式為軸陣列，點擊Z軸，設置數量為6，節距角為60，

回車，完成并結束本次陣列操作。

Proe三維訓練三百九十九簡單實體

隱藏所有的基準，

至此，

這個簡單實體三維就創建完成，本次訓練結束。
