工具/原料

電腦

proe軟件

方法/步驟

打開Proe軟件，新建一缺省的實體零件

執行【拉伸——放置——定義——front面——草繪】，

激活圓命令，以原點為圓心畫兩圓，

雙擊修改尺寸：大圓直徑100，小圓直徑50，

激活矩形命令，畫一個矩形，雙擊修改尺寸：距離橫軸100，寬20，左邊距離縱軸10，

激活刪除段命令，刪除大圓弧和圓內的矩形，

點擊√，完成并退出草繪，

雙擊修改拉伸高度為30，

回車，完成并結束本次拉伸操作。

點擊工具欄中倒圓角命令，設置半徑R50，

點擊實體交線，回車，完成并結束本次倒圓角操作。

點擊工具欄中的抽殼命令，設置厚度為5，點擊實體平面，

回車，完成并結束本次抽殼操作。

隱藏所有的基準，

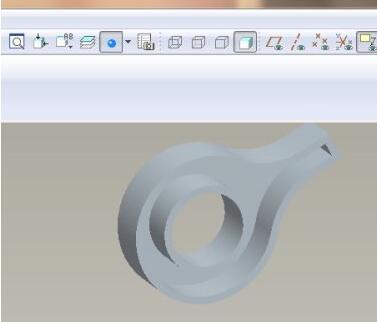

至此，

這個簡單的三維實體就創建完成，

本次訓練結束。
