工具/原料

電腦

UG12.0軟件

方法/步驟

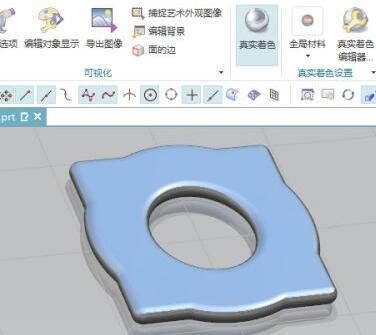

如下圖所示，

打開UG12.0軟件，新建一空白的模型文件，

另存為：

執行【菜單——插入——設計特征——長方體】，

指定點：坐標原點，

設置尺寸：100x100x10，

點擊確定，

執行【菜單——插入——設計特征——圓柱體】，

指定矢量Z軸，指定點：X坐標和Y坐標都是50，

布爾合并，點擊確定。

點擊工具欄中的孔命令，指定點：圓心點，、

設置形狀為簡單孔，直徑50，

點擊確定。

點擊工具欄中的邊倒圓命令，設置半徑R5，

ctrl+a，選中實體中的所有邊線，

點擊確定。

隱藏基準坐標系，顯示設置為著色，

調出真實著色編輯器，設置全局材料鉻，

至此，

這個簡單的實體就建模完成，

本次練習結束。
