該芯片名為AP61100Q，具有同步整流功能-110mΩ高端MOSFET和80mΩ低端MOSFET。

工作電壓范圍為2.3 – 5.5V和-40至+ 125°C(環境溫度，150°C結點)，以及2.2MHz的工作頻率，以避免AM無線電頻段頻率。

輸出電壓由一對外部電阻設置，并提供一個內部電容器(“輸出”引腳)以增加來自輸出的交流反饋。

二極管-AP61100Q-效率啟用低負載PFM的效率

Diodes表示：“ AP61100Q的多功能可編程EN引腳提供了設計靈活性，使該器件可以在強制性脈沖寬度調制[PWM](在所有負載中頻率恒定)或脈沖頻率調制[PFM]中工作。” 在PFM模式下，在5mA負載和僅15µA的靜態電流下，效率高達89%。”

EN引腳(請參見診斷)也可以將設備關閉至100nA狀態。

恒定的接通時間控制可提供快速的瞬態響應并簡化環路穩定性。

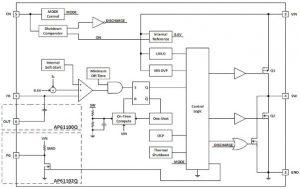

二極管-AP61100Q-block符合AEC-Q100 1級標準，支持PPAP文檔，并且制造都在IATF 16949認證的設施中進行。

包裝為1.6 x 1.6mm SOT563。
